Kraus＆Naimer凸輪開關C系列
發布日期2017.12.18 ?|
作者：
來源：

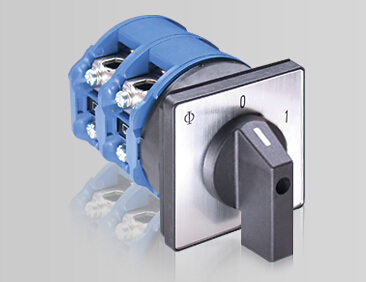

Kraus＆Naimer凸輪開關C系列
C系列開關表示Kraus＆Naimer的經典凸輪開關。 即使已經安裝了開關，該系列仍然可以方便地使用固定式端子螺絲。
手指檢測終端可以水平或垂直訪問。 C系列的開關為大多數凸輪開關應用提供了解決方案。 不同的觸點設計，觸點材料和端子允許用作控制開關，儀表開關和電機開關以及電子電路和惡劣環境。
技術數據-Kraus＆Naimer凸輪開關C系列
10 - 25 Ampere
Screw terminal
| Switch | Thermal Current | Utilization Category 3x380V-440V |
|
| lu/lth [A] | AC-23A [KW] | AC-3 [KW] | |
| CA4 | 10 | 3 | 2.2 |
| CG4 | 10 | 3 | 2.2 |
| CG8 | 20 | 7.5 | 5.5 |
| CA10 | 20 | 7.5 | 5.5 |
| CH10 | 20 | 7.5 | 5.5 |
| CA20 | 25 | 11 | 7.5 |
| CH16 | 25 | 11 | 7.5 |
115 - 315 Ampere
Screw terminal
| Switch | Thermal Current | Utilization Category 3x380V-440V |
|
| lu/lth [A] | AC-23A [KW] | AC-3 [KW] | |
| C80 | 115 | 45 | 30 |
| C125 | 150 | 75 | 37 |
Ring type terminal
| Switch | Thermal Current | Utilization Category 3x380V-440V |
|
| lu/lth [A] | AC-23A [KW] | AC-3 [KW] | |
| C80-6 | 115 | 45 | 30 |
| C125-6 | 150 | 75 | 37 |
| C200-4 | 200 | 75 | 37 |
| C315 | 315 | 132 | 55 |
| C316 | 315 | 132 | 55 |
安裝-Kraus＆Naimer凸輪開關C系列
基本上，CA系列設計用于垂直布線。 水平布線可用于面板安裝和底座安裝。
基本上，CG-，CH-系列是為水平布線而設計的。 垂直布線可用于面板安裝和底座安裝。
面板安裝
面板安裝使用非常廣，涵蓋了多種應用范圍。
它們由兩個主要組成。
兩/四孔安裝，用（2/4）螺絲固定在中心軸孔上。
在單孔安裝時，軸孔用于固定。
這兩個/四孔安裝提供了幾個變化，使他們適合所有的任務。
底座安裝
底座安裝用于固定背面的開關，因此它是大型配電柜的常用安裝件。
開關可以通過兩個或四個螺釘安裝在底座面板上，也可以通過“卡扣式”安裝。 對于這種安裝，可以使用多個帶或不帶掛鎖的門鎖。
開關功能-Kraus＆Naimer凸輪開關C系列
10 - 25 Ampere
Screw terminal
ON / OFF開關
雙擲開關
多步切換
一般應用程序開關
系列通用應用開關
串并聯通用應用開關
編碼開關（例外：CA20，CH16）
電壓表開關
電表開關
電壓 - 電流表開關
控制開關
115- 315Ampere
Screw terminal
ON / OFF開關
雙擲開關
多步開關
一般應用程序開關
系列一般應用開關
串并聯通用應用開關
電機開關
Ring type terminal
ON / OFF開關
雙擲開關
多步開關
一般應用程序開關
系列一般應用開關
串并聯通用應用開關
電機開關
